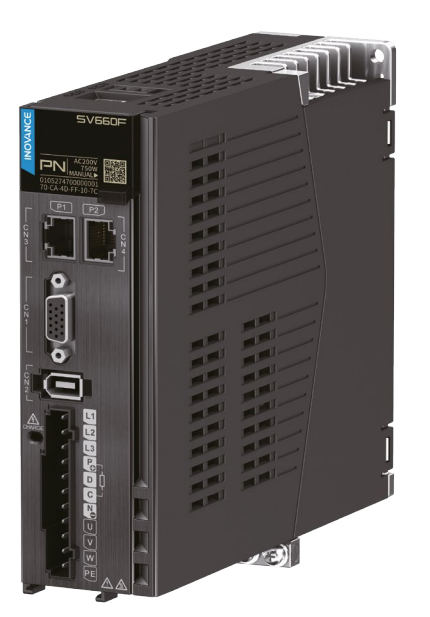

SV660F – Performances dynamiques élevées

Performance améliorée avec boucle de courant ultra-rapide

La bande passante de la boucle de courant à 4,5 kHz du SV660F permet au moteur de suivre le profil de déplacement avec une erreur minime. Le moteur donne une performance système radicalement améliorée avec un temps de stabilisation plus court et un rendement plus élevé. En cas de résonance mécanique, des performances élevées sont assurées grâce à l’utilisation de filtres notch (l’utilisation simultanée de quatre filtres est possible si nécessaire).

Communication PROFINET – 1 ms

• PROFINET RT gère l’échange de données urgentes. Il répond à la grande majorité des exigences de synchronisation de l’industrie, avec un temps de cycle allant jusqu’à 1 ms. Le PROFINET IRT va encore plus loin que PROFINET RT. Il élimine les délais de communication, permettant une communication déterministe et synchronisée avec des temps de cycle allant jusqu’à 500 µs. PROFINET IRT est facultatif et requis uniquement dans des applications spécifiques hautes performances.

Communication PROFIDRIVE

L’implémentation PROFIdrive dans le SV660F prend en charge les classes d’applications suivantes :

• Variateurs de vitesse AC1 avec/sans fonction technologique.
• Variateurs AC3 avec fonction de positionnement.
• Applications d’asservissement synchrone AC4 et applications de contrôle de mouvement hautes performances, avec possibilité d’utiliser un asservissement dynamique (DSC), qui améliore les performances dynamiques en transférant la boucle de contrôle de position vers le côté variateur.

Sécurité fonctionnelle – Conforme STO SIL3 EN/IEC 61800-5-2 *1

La fonction STO garantit un arrêt sûr de la machine sans utilisation de contacteurs supplémentaires.

*1 Un STO est fourni dans la version standard FS. Une version non-STO est également disponible

Codeur moteur haute résolution

Le codeur absolu monotour ou multi-tour 23 bits fournit 8 388 608 impulsions en un tour mécanique. Des informations absolues multi-tours peuvent également  être enregistrées à la mise hors tension, évitant le besoin d’effectuer une prise d’origine à chaque remise en marche.
